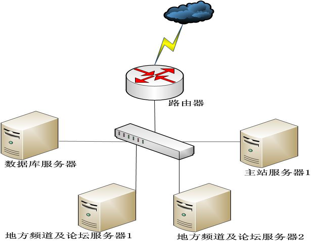

当前网络现状及分析

目前只有一台数据库服务器存储数据一旦服务器宕机数据则存在丢失的风险，可通过服务器双机技术来避免服务器出现故障则数据无法读取的问题，此外可考虑对数据库服务器添置磁盘阵列来将数据集中存储避免数据丢失；主站服务器目前只有一台来供互联网用户访问若遇到问卷调查等高访问量情况下服务器会存在宕机的风险，建议通过部署集群采购负载均衡设备来分散访问量到不同的服务器；当前网络最大的威胁来自于互联网外面的攻击，传统的防火墙无法阻止应用层的攻击，鉴于主站服务器的网页内容曾经常遭遇篡改的情况，可通过部署专业的防篡改软件来进行阻止网页被篡改。

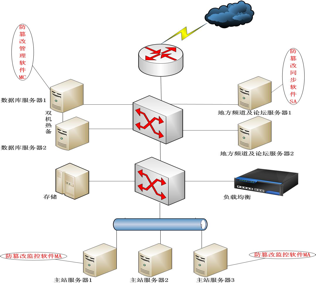

改造后的网络拓扑及分析

改造后的网络在主站服务器部署中创防篡改专业监控软件，该软件可监控到主站网页是否被篡改，若发现主站服务器网页被篡改会发送相应地告警信息给管理软件MC服务器来通知管理员，管理员也可通过同步软件SA来进行修改网页站点以避免误判；针对数据库服务器进行双机避免服务器宕机造成数据无法正常存取，ＩＢＭ　ｓｔｏｒａｇｅ　ＤＳ３５１２存储设备对数据集中存储通过组件ＲＡＩＤ避免硬盘损坏造成数据丢失；针对主站服务器访问量大的问题建议购置２台ＩＢＭ３６５０服务器和当前服务器组建集群避免单一故障，通过负载均衡设备来对访问站点服务器的数据进行数据分流，实现资源高可用性。
